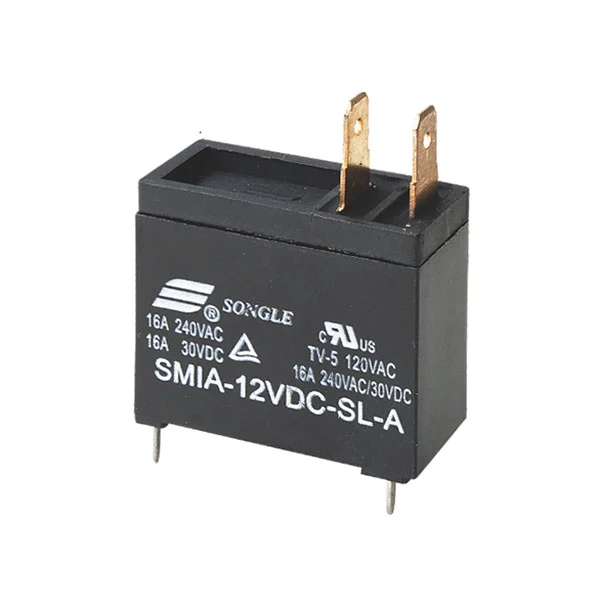

Az SMIA(14FA) relé alapvető áttörést jelentő előnyei a "nagyfeszültségű védelem + nagy terhelés + megfelelő kialakítás" hármas felhatalmazásában összpontosulnak: A 20A-es ultra-nagy kapcsolási kapacitás könnyedén kezeli a nehézipari berendezések és a nagy teljesítményű hagyományos elektronikus terminálok nagy teljesítményű vezetési követelményeit, teljes mértékben megoldva az érintkezési megszakítások eróziója és vezetése esetén a fájdalompontokat; kétszintű nagyfeszültségű védelem 5 kV-os tekercssel és érintkező dielektromos szilárdsággal + 10 kV impulzusálló feszültséggel, 8 mm-es ultra-hosszú kúszótávolsággal párosítva, messze meghaladja az ipari szabvány biztonsági szabványait, alapvetően elkerüli a nagyfeszültségű leállás és szivárgás kockázatát, tökéletesen megfelel a magas biztonsági feszültségű ipari berendezések, például a magas szintű tápellátás szabályozásának, forgatókönyveinek; szabványos PCB és QC elrendezés, amely kiegyensúlyozza a telepítési kompatibilitást és a tesztelés kényelmét, hatékonyabbá teszi a nagy sűrűségű áramkörök integrációját, miközben a széles, -40 ℃ és +85 ℃ közötti üzemi hőmérsékleti tartomány alkalmazkodik a stabil működési követelményekhez extrém körülmények között.
20A kapcsolási képesség
5 kV dielektromos szilárdság (a tekercs és az érintkezők között)
10 kV impulzusálló feszültség (a tekercs és az érintkezők között)
Kúszótávolság: 8mm
PCB és QC elrendezések
| Paraméter | Specifikáció |
| Kapcsolattartási megállapodás | ABC |
| Kapcsolatfelvétel minősítése | 16A 250VAC/30VDC; TV-5 120VAC |
| Érintkezési ellenállás | ≤50mΩ |
| Elektromos állóképesség | 10⁵ / 10⁴ |
| Mechanikai állóképesség | 10⁷ |
| Paraméter | Specifikáció |
| Névleges feszültség | 5-48VDC |
| Teljesítmény disszipáció | 0,54W, 0,72W |
| Felvevő feszültség (max.) | A névleges feszültség 80%-a |
| Kiesési feszültség (min.) | a névleges feszültség 5%-a |
| Paraméter | Specifikáció |
| Környezeti hőmérséklet | –40°C~+85°C |
| Dielektromos szilárdság (a tekercs és az érintkezők között) | 5000 VAC (1 perc) |
| Dielektromos szilárdság (nyitott érintkezők között) | 1000 VAC (1 perc) |
| Szigetelési ellenállás (500VDC) | 1000MΩ |

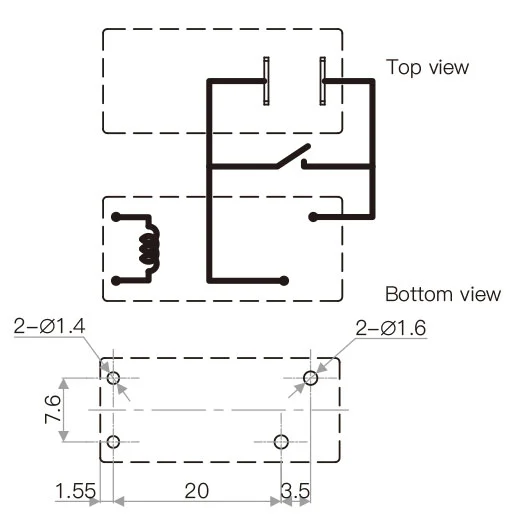

| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | P.C.B. |
| Súly | 17g |
| Biztonsági jóváhagyás |
