Az SML-2P(15FD) relé 2 Form A (kétpólusú egydobás normál esetben) és 2 Form C (kétpólusú dupla dobás) érintkezőket kínál. Széles névleges feszültségválasztékkal (5V-től 48VDC-ig) és mindössze 0,4 W-os energiafogyasztással rendelkezik, így alkalmas különféle teljesítményszabályozó áramkörökhöz. Ez a termék több biztonsági tanúsítvánnyal rendelkezik, beleértve a VDE-t, UL-t és CQC-t, amelyek biztosítják megbízhatóságát és megfelelőségét a -40°C és +85°C közötti környezeti hőmérsékleti tartományban.
8A kapcsolási képesség
Alacsony magasság
5 kV dielektromos szilárdság (a tekercs és az érintkezők között)
Kúszótávolság: 10 mm
Megfelelő VDE 0700, 0631 erősíti a szigetelést
Az IEC 60335–1 szabványnak megfelelő termék kapható
| Paraméter | Érték |
| Kapcsolattartási megállapodás | 2A/2C |
| Kapcsolatfelvétel minősítése | 8A 250VAC/30VDC |
| Érintkezési ellenállás | ≤100mΩ |
| Elektromos állóképesség | 10⁵ / 10⁴ |
| Mechanikai állóképesség | 10⁷ |
| Paraméter | Érték |
| Névleges feszültség | 5-48VDC |
| Teljesítmény disszipáció | 0,4W |
| Felvevő feszültség (max.) | A névleges feszültség 70%-a |
| Kiesési feszültség (min.) | a névleges feszültség 10%-a |
| Paraméter | Érték |
| Környezeti hőmérséklet (°C) | −40°C~+85°C |
| Dielektromos szilárdság (tekercs és érintkezők, 1 perc) | 5000 VAC |
| Dielektromos szilárdság (nyitott érintkezők, 1 perc) | 1000VAC |
| Szigetelési ellenállás (500VDC) | 1000MΩ |

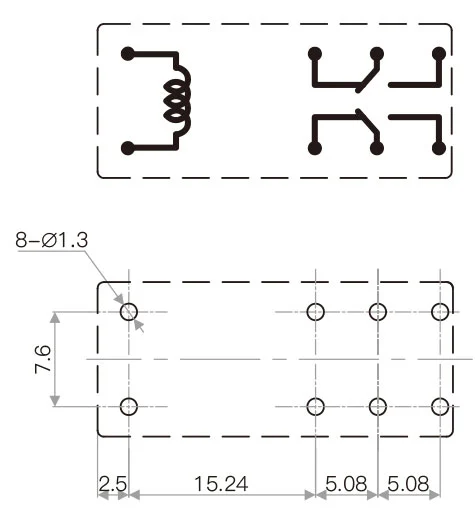

| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | P.C.B. |
| Súly | 13g |
| Biztonsági jóváhagyás |
