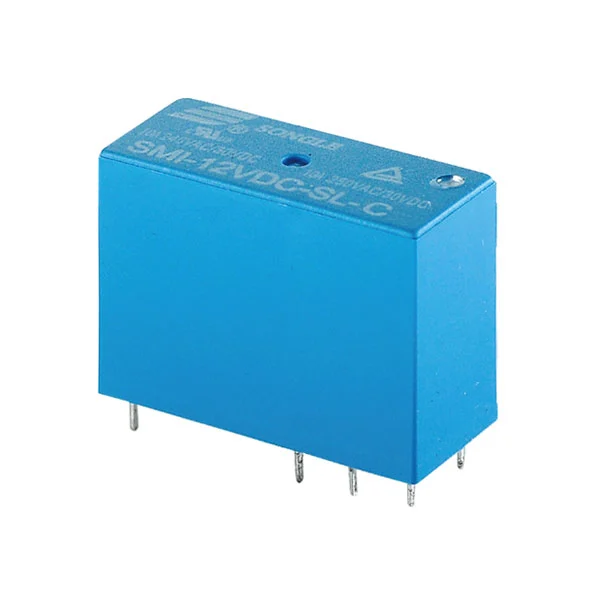

SMI(14F) relé

Alapvető előnyök: Pontosan megfelel a nagy teljesítményű háztartási készülékek működési igényeinek

1. Ultra-magas biztonsági védelem, megerősíti a háztartási gépek áramkorlátját

A nagy teljesítményű háztartási készülékek működés közben hajlamosak a feszültségingadozásokra. Az SMI(14F) relé rendkívül nagy, 5 kV-os dielektromos szilárdsággal rendelkezik, amely messze meghaladja az ipari szabványokat, hatékonyan ellenáll a pillanatnyi feszültséglökéseknek, és kiküszöböli a szivárgás és a rövidzárlat kockázatát. Ez biztosítja az alapvető alkatrészek, például a légkondicionáló kompresszorok és a mosógép/szárítógép motorjainak energiabiztonságát. Ezzel egyidejűleg az érintkezők közötti 1000 VAC dielektromos szilárdság és az 1000 MΩ magas szigetelési ellenállás tovább javítja a szigetelési teljesítményt. Az UL, VDE és CQC három hiteles biztonsági tanúsítvánnyal párosulva teljes mértékben megfelel a globális háztartási gépipar biztonsági megfelelőségi követelményeinek, kiküszöbölve a gyártók aggályait a megfeleléssel és a piacra jutással kapcsolatban.

2. Stabil terhelhetőség + alacsony fogyasztás és tartósság, alkalmazkodva a háztartási készülékek hosszú távú működéséhez

A háztartási gépek hosszú távú, nagyfrekvenciás működési jellemzőire tervezett termék stabil, 10A 250VAC/30VDC terhelhetőségével büszkélkedhet, így könnyen kezeli a nagy teljesítményű alkatrészek, például a légkondicionáló hűtés/fűtés kapcsolása, a mosogatógép nagynyomású vízszivattyúja és a jégkészítő kompresszorok energiaátviteli igényeit. Az ultra-alacsony, ≤50 mΩ-os érintkezési ellenállás jelentősen csökkenti az energiaveszteséget és az érintkezők fűtését, megakadályozva a teljesítmény romlását vagy a túlmelegedés okozta meghibásodásokat a hosszú távú működés során. 1 × 10⁵ ciklusos elektromos élettartamával és 1 × 10⁷ ciklusos mechanikai élettartamával stabil és megbízható marad még a mosógép/szárítógép nagyfrekvenciás start-stop centrifugálási ciklusaival és a hűtőszekrények folyamatos működésével szemben is, jelentősen csökkentve a háztartási gépek értékesítés utáni javítási arányát.

3. Széles körű adaptáció + rugalmas kompatibilitás, egyszerűsített háztartási gépek tervezése és összeszerelése

Az SMI(14F) relé széles, -40 ℃~+85 ℃ közötti üzemi hőmérsékleti tartományt támogat, tökéletesen alkalmazkodik a különböző működési környezetekhez – legyen szó közvetlen napfénynek kitett légkondicionáló kültéri egységről az erkélyen, mosogatógépről magas hőmérsékletű konyhában, vagy jégkészítőről alacsony hőmérsékletű tárolóhelyiségben, normálisan működik anélkül, hogy a környezeti hőmérséklet befolyásolná. Széles, 5–48 VDC névleges feszültségtartományával zökkenőmentesen integrálható a különféle háztartási készülékek tápellátási rendszerébe; három érintkező konfiguráció (A/B/C) pontosan illeszkedik a különböző áramköri logikákhoz, mint például a légkondicionáló ventilátor fordulatszámának szabályozása, a hűtőszekrény leolvasztás vezérlése és a mosogatógép program váltása, lehetővé téve az integrációt anélkül, hogy szükség lenne további áramkör-módosításokra. Ultrakönnyű, 13 g-os súlya és közvetlen PCB-re szerelhető kialakítása nem növeli a készülék össztömegét és nem bonyolítja a gyártósor összeszerelési folyamatát, így javítja a tömeggyártás hatékonyságát.

JELLEMZŐK

Nagy terhelés, nagy teljesítményű hátramenethez alkalmas

Kis méret, nagy sűrűségű rögzítésre alkalmas

5kV dielektromos szilárdság

(a tekercs és az érintkezők között)

Kapcsolati paraméterek

Tekercs paraméterei

Egyéb paraméterek

Paraméter	Érték
Környezeti hőmérséklet (°C)	−40°C~+85°C
Dielektromos szilárdság (tekercs és érintkezők, 1 perc)	5000 VAC
Dielektromos szilárdság (nyitott érintkezők, 1 perc)	1000VAC
Szigetelési ellenállás (500VDC)	1000MΩ

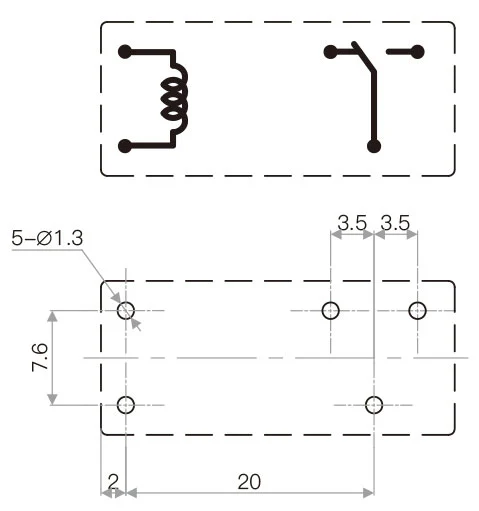

Bekötési rajz (alulnézet)
Beépítési furat rajz (alulnézet)
Felmondás	P.C.B.
Súly	13g
Biztonsági jóváhagyás
