Alacsony tekercs energiafogyasztás nagy érzékenységgel·
Hosszú élettartam, nagy megbízhatóság
PCB terminál, aljzat típusok különböző szempontok szerint

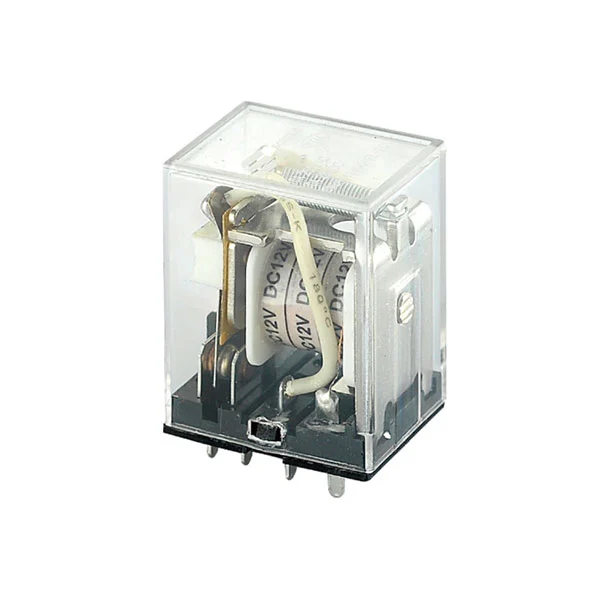

Termék elhelyezése: Miniatűr nagy teljesítményű relé 10A névleges terheléssel. Az SMBH(13F) relé alacsony tekercs energiafogyasztással, nagy érzékenységgel, hosszú élettartammal és nagy megbízhatósággal rendelkezik. Felépítése porálló, és megfelel az RoHS szabványnak.
Rögzítés és sorkapcsok: Két rögzítési lehetőség áll rendelkezésre – PCB csatlakozó és aljzatos (gyorscsatlakozó) terminál, amelyek megfelelnek a különböző alkalmazási forgatókönyvek összeszerelési követelményeinek.
Rendelési információ: A modell formátuma "SMBH-XXVDC-1-2C", ahol az "XXVDC" a tekercs feszültségét jelöli (opcionális 12VDC/24VDC/48VDC), a "2C" az érintkezők elrendezését (2A/2C), a verziót pedig a modell utótagja különbözteti meg.
| Paraméter kategória | Specifikus specifikáció |
| Kapcsolatfelvételi megállapodás | 2A, 2C |
| Érintkezési ellenállás | ≤100mΩ |
| Kapcsolattartó anyag | Ezüstötvözet (AgSnO₂In2O3, AgSnO₂, AgNi) |
| Kapcsolat értékelése | 10A 250VAC/30VDC |
| Max kapcsolási képesség | Feszültség: 250VAC/30VDC; Áram: 10A; Teljesítmény: 2500VA/300W |
| Élettartam | Elektromos tartósság: 1×10⁵ művelet (360 op/h); Mechanikai tartósság: 1×10⁷ művelet (18 000 művelet/óra) |
| Névleges feszültség | Energiafogyasztás | Névleges áram | Ellenállás (±10%) | Max pick-up feszültség | Minimális kiesési feszültség | Maximális megengedett túlhajtási feszültség |
| 12VDC | kb. 0,9W | 75 mA | 160Ω | A névleges feszültség 75%-a | a névleges feszültség 10%-a | A névleges feszültség 130%-a |
| 24VDC | kb. 0,9W | 36,9 mA | 650Ω | A névleges feszültség 75%-a | a névleges feszültség 10%-a | A névleges feszültség 130%-a |
| 48VDC | kb. 0,9W | 18,5 mA | 2600Ω | A névleges feszültség 75%-a | a névleges feszültség 10%-a | A névleges feszültség 130%-a |
Szigetelés és dielektromos szilárdság: A szigetelési osztály B osztály/F osztály, szigetelési ellenállása ≥100MΩ. A dielektromos szilárdság a tekercs és az érintkezők között 1500VAC 1 percig (szivárgó áram: 1mA), a nyitott érintkezők között pedig 1000VAC 1 percig.
Válaszidő: Működési idő ≤25ms; Kioldási idő ≤25ms (névleges feszültségen, dióda nélkül).
Környezeti alkalmazkodóképesség: Működési hőmérséklet tartomány: -40°C~+85°C/+105°C; Páratartalom tartomány: 5% ~ 85% relatív páratartalom. Ütésállóság: 98m/s² (működési stabilitás), 980m/s² (romboló). Rezgésállóság: 10Hz ~ 55Hz (1,0mm dupla amplitúdó).
Fizikai jellemzők: Súly: kb. 35 g; Maximális méretek: 27,5mm × 21,5mm × 35mm. Beépítési furattűrés: 0,3 mm; A kapocs függőleges eltérésének tűrése: 0,3 mm.
Gyártási cím: A zóna CW7, Zhejiang távol-keleti ipari város, Yuyao város, Zhejiang tartomány, Kína.
Elérhetőségek: TEL: +86-574-62717777, 62721938, 62721948, 62721958; Verziószám: V1.
| Modell | Alapparaméterek | Alkalmazási és értékesítési információk |
| JQX-13F sorozat | 10A terhelés, AC110V/220V és DC12V/24V kompatibilis, többnyire 8 tűs kivitel, néhány alapkészlettel | Elérhető a JD.com webhelyen és a szállítók webhelyein. Giant Electric és egyedi gyártók biztosítják. Alkalmas automatizálási vezérléshez, háztartási gépekhez stb. A teljes ellátási kapacitás tételenként elérheti a 10 000 000 egységet. |
| HH52P/HH53P | Zárt általános célú miniatűr relék, kompatibilisek AC220V/380V és DC12V/24V feszültséggel, néhány alap nélkül | Eladva a JD.com és a beszállítói webhelyeken. Elektronikus készülékekben, műszerekben stb. |
| 973-24VDC-SL-A | 10A teljesítményrelé, kis méretű, alacsony tekercs fogyasztás, közvetlenül forrasztható PCB-re | A Shenzhen Xinyitong Electric gyártotta. Alkalmazható háztartási gépekben, autóipari automatizálásban, kommunikációs berendezésekben stb. |
| 1SBH137001R1380 (Eaton Bussmann) | Nagy hatásfokú mágneskapcsoló relé, támogatja az AC/DC működést, elektronikus tekercs interfésszel és széles vezérlőfeszültség-tartományban | Felkerült a Shunqi hálózatra. Ipari automatizálási és vezérlőrendszerekhez tervezve, stabil megoldásokat biztosítva. |
A teljesítmény és a méret egyensúlya:A legtöbb termék „miniatürizálás + nagy teljesítmény” kialakítást alkalmaz, 10 A-rel az általános névleges terheléssel, amely alkalmas korlátozott helyigényű, de nagy terhelést igénylő forgatókönyvekhez (például háztartási készülékek, ipari vezérlés).
Széles feszültségű kompatibilitás:Az egyenáramú tekercsek feszültségei főként 12VDC/24VDC/48VDC, az AC feszültségek pedig 110V/220V/380V-ot fednek le, kielégítve a különböző tápellátási környezetek igényeit.
Fókuszált alkalmazási forgatókönyvek:Főleg elektronikai berendezésekben, automatizálási vezérlésben, műszerekben, kommunikációs berendezésekben, orvosi eszközökben, autóiparban stb. használják. Egyes gyártók (pl. Xinyitong) teljes körű reléktámogatást biztosítanak (jelrelék, teljesítményrelék, autóipari relék, energiarendszer-relék stb.).
