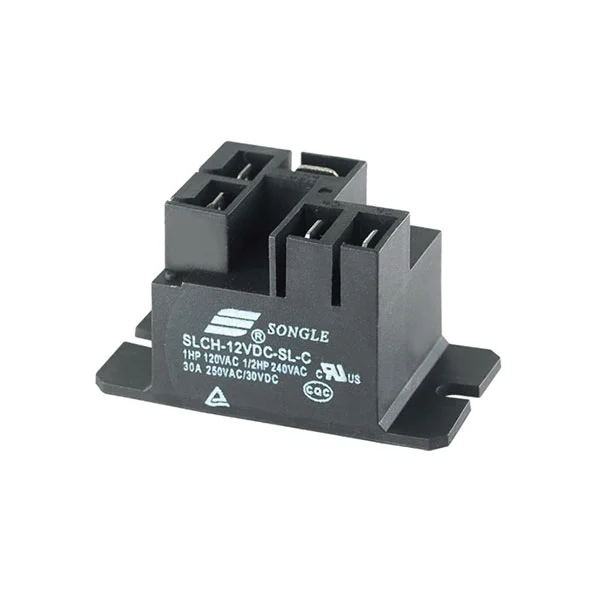

Az SLCH (T92) relé három fő előnyeivel tűnik ki: nagyfeszültségű védelem, nagy teherbíró képesség és változatos alkalmazkodóképesség:
Az SLCH (T92) relé többféle terhelési specifikációt támogat, beleértve a 20A/30A 250VAC és az 1-1,5LE 240VAC, könnyen meghajtja az ipari motorokat és a nagy teljesítményű berendezések alapelemeit, megoldva az érintkezési erózió és a vezetési megszakítás fájdalmait nagy teljesítményű forgatókönyvek esetén. Innovatív módon kettős, 2000/4000 VAC dielektromos szilárdsági opciót kínál, 4 kV-os ultra-nagy feszültségű változattal, 1000 MΩ-os nagy szigetelési ellenállással párosítva, kiküszöbölve a nagyfeszültségű leállás kockázatát a forrásnál, és tökéletesen alkalmazkodik a nagyfeszültségű ipari környezetek és a csúcskategóriás teljesítményű berendezések szigorú biztonsági követelményeihez. Három érintkezőkonfigurációval (A/B/C) és két alaktényezővel (tömített és porálló) is rendelkezik, lehetővé téve, hogy további testreszabás nélkül illeszkedjen a különböző áramkör-vezérlési és működési feltételekhez. Továbbá széles, 5-48VDC névleges feszültség-tartománnyal, -40 ℃ és +105 ℃ közötti széles üzemi hőmérséklet-tartománnyal és ≤100 mΩ ellenállással büszkélkedhet. Robusztus minőségével, alacsony érintkezési ellenállásával és 10⁵ elektromos ciklusával / 10⁷ mechanikai ciklusával nemcsak megfelel a normál forgatókönyvek stabil működésének követelményeinek, hanem könnyedén megbirkózik az olyan összetett környezetekkel is, mint a por és a páratartalom. Ezenkívül egyértelmű árazása és magas költség-teljesítmény aránya a legjobb választássá teszik nagy teljesítményű és nagy biztonságú forgatókönyvekhez.
30A kapcsolási képesség
4 kV dielektromos szilárdság (a tekercs és az érintkezők között)
1 db A, 1 db B és 1 db C űrlap konfiguráció
Lezárt és porálló típus kapható
| Paraméter | Érték |
| Kapcsolattartási megállapodás | ABC |
| Kapcsolatfelvétel minősítése | 20A/30A 250VAC, 1~1/2LE 240VAC, 1LE 120VAC |
| Érintkezési ellenállás | ≤100mΩ |
| Elektromos állóképesség | 10⁵ / 10⁴ |
| Mechanikai állóképesség | 10⁷ |
| Paraméter | Érték |
| Névleges feszültség | 5-48VDC |
| Teljesítmény disszipáció | 0,9W |
| Felvevő feszültség (max.) | A névleges feszültség 75%-a |
| Kiesési feszültség (min.) | a névleges feszültség 10%-a |
| Paraméter | Érték |
| Környezeti hőmérséklet (°C) | −40°C~+85°C/+105°C |
| Dielektromos szilárdság (tekercs és érintkezők, 1 perc) | 2000/4000VAC |
| Dielektromos szilárdság (nyitott érintkezők, 1 perc) | 1500 VAC |
| Szigetelési ellenállás (500VDC) | 1000MΩ |
| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | P.C.B. |
| Súly | 30,5 g |
| Biztonsági jóváhagyás |
