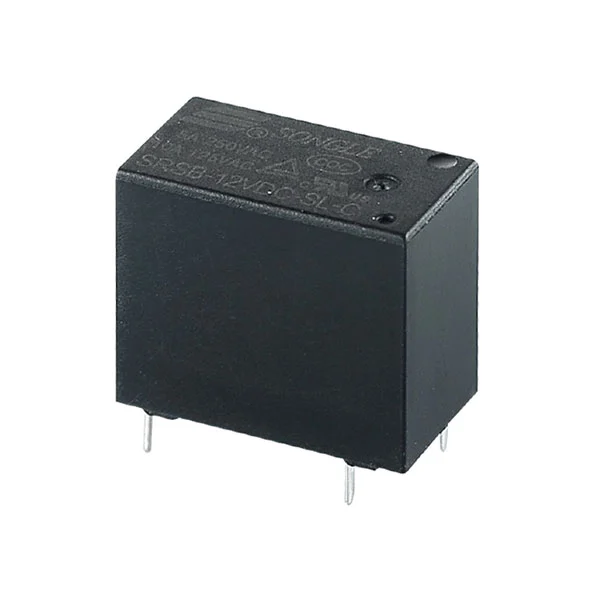

SRSB-1(4102-1) Relé

Az SRSB-1 (4102-1) relé, amelyet kifejezetten a különféle áramköri forgatókönyvekhez terveztek, magmegkülönböztető előnnyel büszkélkedhet a "többérintkezős elrendezés + közepes-magas biztonsági szigetelés" révén: innovatív módon három érintkezőelrendezést (A/B/C) támogat, ellentétben az SRSB (4102) sorozat egyetlen A típusú elrendezésével. Ez lehetővé teszi a különféle áramkör-vezérlési igényekhez való alkalmazkodást a termékmodell megváltoztatása nélkül, teljes mértékben megoldva a vásárlók több specifikációval és korlátozó áramkör-kialakítással kapcsolatos problémáit. 2500 VAC nagy dielektromos szilárdsága 1000 MΩ (500 VDC) ultramagas szigetelési ellenállással, valamint UL F-szintű szigetelési rendszerrel együtt pontosan megfelel a közepes és magas biztonsági szintek áramköri leválasztási követelményeinek. Könnyű, 6 g-os teste és szabványos PCB-elrendezése alkalmazkodik a nagy sűrűségű telepítési forgatókönyvekhez. Széles, 3-24 VDC névleges feszültségtartományával (minimális 3 VDC kis teljesítményigény esetén) és 0,2 W/0,45 W kis teljesítményű tekercsekkel tökéletesen illeszkedik az 5A/10A terhelésekhez (250VAC, 125VAC/30VDC). Ezen túlmenően... A stabil működés extrém hőmérsékleti tartományban (40 ℃ és +105 ℃ között) költséghatékony megoldássá teszi, amely "rugalmas és alkalmazkodó + biztonságos és megbízható".

JELLEMZŐK

5A/10A kapcsolási képesség

2,5 kVD elektromos szilárdság 2,5 kV (a tekercs és az érintkezők között)

UL szigetelőrendszer: F osztály

Szabványos PCB elrendezés

Kapcsolati paraméterek

Tekercs paraméterei

Egyéb paraméterek

Paraméter	Specifikáció
Környezeti hőmérséklet	–40°C~+85°C/+105°C
Dielektromos szilárdság (a tekercs és az érintkezők között)	2500 VAC (1 perc)
Dielektromos szilárdság (nyitott érintkezők között)	1000 VAC (1 perc)
Szigetelési ellenállás (500VDC)	1000MΩ
Bekötési rajz (alulnézet)
Beépítési furat rajz (alulnézet)
Felmondás	P.C.B.
Súly	6g
Biztonsági jóváhagyás
