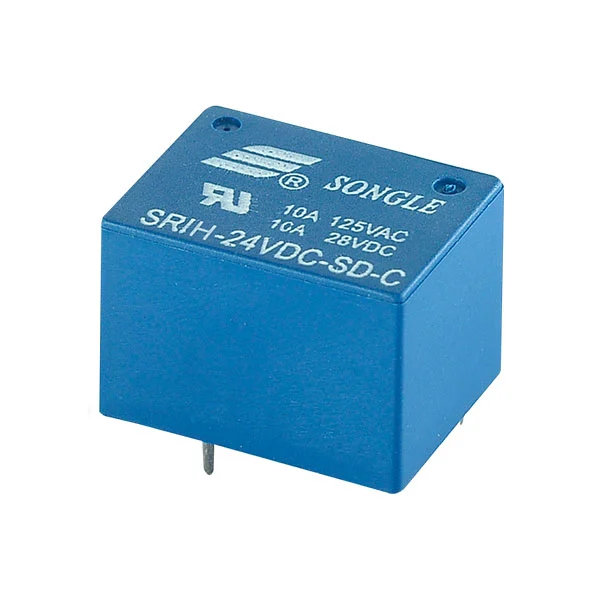

Az SRIH(T72H) relé új mércét állít a professzionális minőségű relék számára a "nagy biztonság + erős tartósság" alapvető teljesítményével: az alacsony veszteségű kialakítás ≤100 mΩ érintkezési ellenállással, 10⁵ elektromos ciklussal és 10⁷ mechanikai ciklussal párosulva biztosítja a hosszú távú, magas vezetési stabilitást; széles, 5-36 VDC névleges feszültségtartomány és többféle 0,54 W/0,72 W/0,62 W energiafogyasztási lehetőség tökéletesen alkalmazkodik a különféle áramkör-tervezési forgatókönyvekhez; még ennél is fontosabb, hogy a termék átment a CQC biztonsági tanúsítványon, magas, 100 MΩ szigetelési ellenállásával és 3800 VAC feszültségállóságával kettős biztonsági akadályt képez, alapvetően elkerülve a nagyfeszültségű leállás kockázatát; A PCB-terminál kialakítása leegyszerűsíti a telepítési folyamatot, és a teljes folyamat követi a Songle integrált minőség-ellenőrzési szabványait, a „formagyártás, a gumi- és műanyagfeldolgozás, valamint a késztermék-ellenőrzés”, valamint az éves 200 millió darabos gyártási kapacitás garanciája, amely lehetővé teszi, hogy a termék optimális egyensúlyt érjen el az állandó minőség és a költséghatékonyság között, miközben a különféle forgatókönyvekhez igazítható. A SRIH globális ügyfélszolgálati hálózatát és professzionális értékesítés utáni támogatását kihasználva a SRIH (T72H) megbízható választássá vált a nagyfeszültségű üzemi körülmények között működő vállalati ügyfelek számára, köszönhetően ellenőrizhető teljesítményadatainak, hiteles tanúsítványainak és a márka hírnevének.
Szubminiatűr, szabványos PCB elrendezés
UL szigetelőrendszer: F osztály
Környezeti hőmérséklet: –40°℃~+85°℃/+105°℃
3,8KV3,8kV dielektromos szilárdság (a tekercs és az érintkezők között)
| Paraméter | Specifikáció |
| Kapcsolattartási megállapodás | ABC |
| Kapcsolatfelvétel minősítése | 7A/10A 250VAC/28VDC |
| Érintkezési ellenállás | ≤100mΩ |
| Elektromos állóképesség | 10⁵ / 10⁴ |
| Mechanikai állóképesség | 10⁷ |
| Paraméter | Specifikáció |
| Névleges feszültség | 5-36VDC |
| Teljesítmény disszipáció | 0,54 W, 0,72 W, 0,62 W |
| Felvevő feszültség (max.) | A névleges feszültség 75%-a |
| Kiesési feszültség (min.) | a névleges feszültség 10%-a |
| Paraméter | Specifikáció |
| Környezeti hőmérséklet | –40°C~+85°C/+105°C |
| Dielektromos szilárdság (a tekercs és az érintkezők között) | 3800 VAC (1 perc) |
| Dielektromos szilárdság (nyitott érintkezők között) | 1000 VAC (1 perc) |
| Szigetelési ellenállás (500VDC) | 100MΩ |

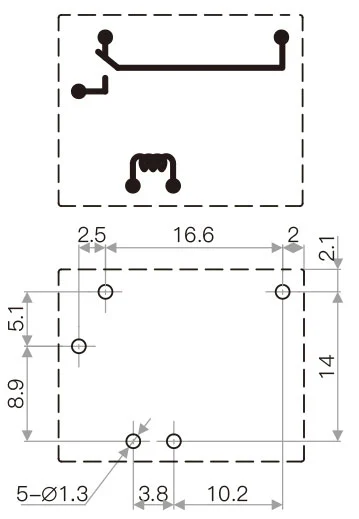

| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | P.C.B. |
| Súly | 16g |
| Biztonsági jóváhagyás | CQC |
