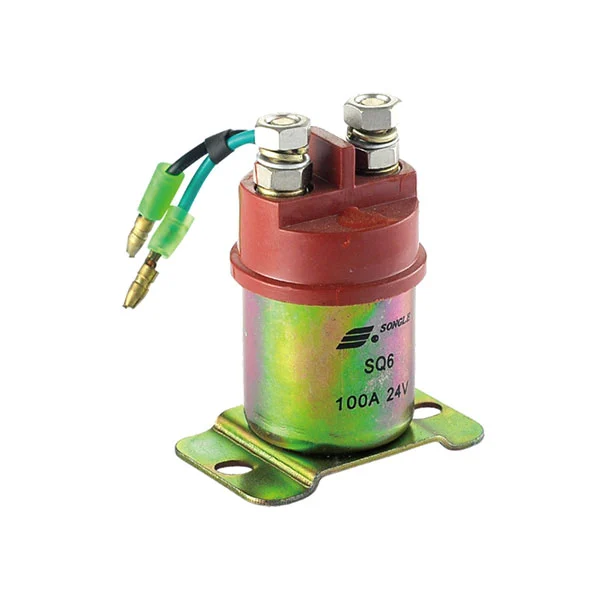

Adaptív kialakítás: Az SQ6 relé a kis méretet nagy érintkezési árammal ötvözi, 100A/180A kettős specifikációt kínál egy kompakt szerkezeten belül, így tökéletesen megoldja a "kis méretű reléket igénylő nagy teljesítményű berendezések" okozta fájdalmat; egyszerű telepítés és használat, biztonságos és megbízható csavaros csatlakozókkal, alkalmazkodva a gyors összeszerelési és későbbi karbantartási igényekhez.
Környezetvédelmi és teljesítménymegbízhatóság: Az SQ6 relé rendkívül széles hőmérsékleti tartományban alkalmazkodik -40 ℃ és +125 ℃ között, porálló kialakítással párosulva, amely lehetővé teszi a stabil működést összetett környezetben, szélsőséges hőmérséklet-különbségekkel és magas porszinttel, megakadályozva a teljesítmény romlását; Az ultra-alacsony feszültségesés csökkenti az energiafogyasztást és a hőtermelést, 5×10⁴ elektromos ciklussal és 1×10⁷ mechanikus ciklussal kombinálva, biztosítva a tartósságot és a robusztusságot a hosszú távú, nagyfrekvenciás működéshez.
1. Motorindító motor vezérlése
2. Az akkumulátor energiagazdálkodása
3. Segédáram-elosztó rendszerek
Elektromos kompatibilitás: Az SQ6 relé támogatja a 12VDC/24VDC névleges feszültséget, precíz be- és kioldófeszültség-kialakítással, kompatibilis a legtöbb nagy teljesítményű berendezések tápellátási rendszerével; 500VAC dielektromos szilárdság és 100MΩ szigetelési ellenállás, megfelel a biztonsági védelmi szabványoknak.
Szerkezeti jellemzők: Az SQ6 relé súlya 230 g, csavaros kivezetéssel és X-típusú érintkezőkonfigurációval rendelkezik, így alkalmas nagy teljesítményű forgatókönyvekre, például autóipari és ipari berendezésekre.
Kis méret, nagy érintkezési áram
Környezeti hőmérséklet: –40 ℃ ~ +125 ℃
Porálló, megbízható munkavégzés
Kényelmes telepítés és használat
Választható 100A/180A
| Kapcsolati paraméterek | Érték |
| Contact arrangement | X |
| Kapcsolatfelvétel minősítése | 100A/180A 14VDC |
| Feszültségesés | ≤200mV |
| Elektromos állóképesség | 5×10⁴ művelet |
| Mechanikai állóképesség | 1×10⁷ művelet |
| Tekercs paraméterei | Érték |
| Névleges feszültség | 12VDC/24VDC |
| Teljesítmény disszipáció | 26W |
| Felvevő feszültség | ≤8V (12VDC); ≤16V (24VDC) |
| Kiesési feszültség | 1~3V (12VDC); 1~4V (24VDC) |
| Egyéb paraméterek | Érték |
| Környezeti hőmérséklet (°C) | −40°C~+125°C |
| Dielektromos szilárdság (tekercs és érintkezők, 1 perc) | 500 VAC |
| Dielektromos szilárdság (nyitott érintkezők, 1 perc) | 500 VAC |
| Szigetelési ellenállás (500VDC) | 100MΩ |
| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | CSAVAR (csavarkapocs) |
| Súly | 230g |
