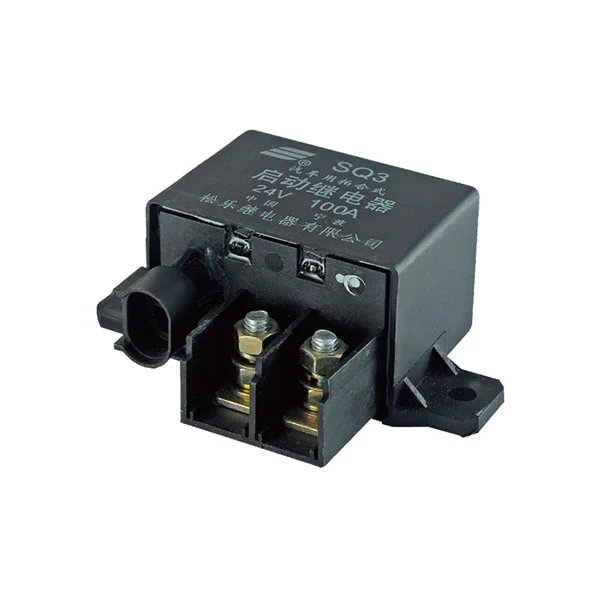

A nagy teljesítményű relékre specializálódott megbízható gyártóként büszkén mutatjuk be az SQ3 Relay-t – kifejezetten ipari, autóipari és kültéri alkalmazásokhoz tervezték, ahol a megbízhatóság, a tartósság és az energiakezelés szigorú követelményei elengedhetetlenek.
1. Motorindító motor vezérlése
2. Az akkumulátor energiagazdálkodása
3. Segédáram-elosztó rendszerek
A folyamatos áramkorlátozás 150 A 85°C-on
Áramkapcsolási képesség 300 A-ig
42 V-ig használható
Hő-, nedvesség- és rezgésálló
Porálló és tömített típus
| Kapcsolati paraméterek | Érték |
| Kapcsolattartási megállapodás | FEJSZE |
| Kapcsolatfelvétel minősítése | A: 150A 14VDC; X: 100A 14VDC |
| Feszültségesés | ≤200mV |
| Elektromos állóképesség | 5×10⁴ művelet |
| Mechanikai állóképesség | 1×10⁷ művelet |
| Tekercs paraméterei | Érték |
| Névleges feszültség | 12VDC/24VDC/42VDC |
| Teljesítmény disszipáció | 4,4 W, 4,6 W, 5,0 W, 5,5 W |
| Felvevő feszültség | ≤7,2V (12VDC); ≤14,4 V (24 VDC) |
| Kiesési feszültség | ≥1,2V (12VDC); ≥2,4V (24VDC) |
| Egyéb paraméterek | Érték |
| Környezeti hőmérséklet (°C) | −40°C~+125°C |
| Dielektromos szilárdság (tekercs és érintkezők, 1 perc) | 500 VAC |
| Dielektromos szilárdság (nyitott érintkezők, 1 perc) | 500 VAC |
| Szigetelési ellenállás (500VDC) | 100MΩ |

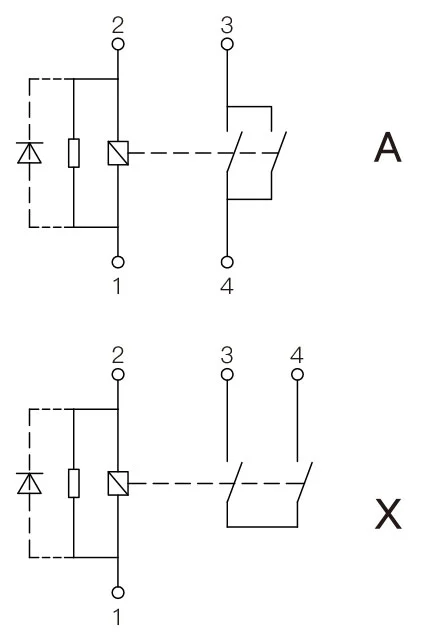

| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | CSAVAR (csavarkapocs) |
| Súly | 230g |
