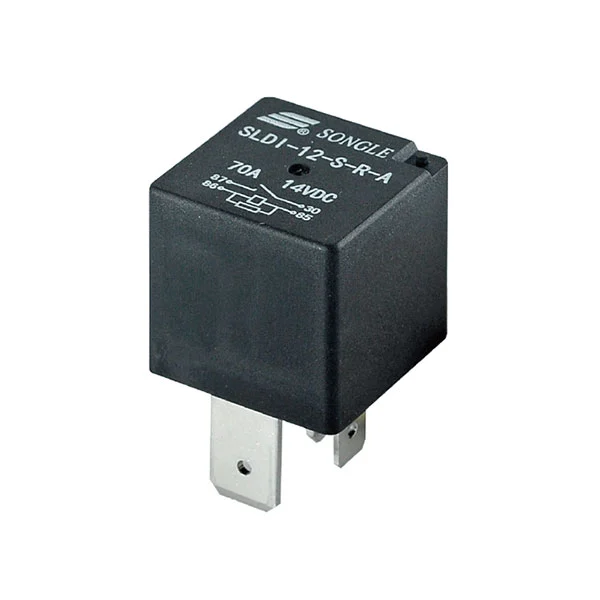

As a core product of Ningbo Songle's deep cultivation in the field of heavy-duty relays, the SLDI Relay has become the preferred matching product for global industrial equipment, outdoor terminals, high-power electrical appliances and other scenarios due to its powerful performance, diverse compatibility and reliable supply. Furthermore, its high cost performance with direct supply from the manufacturer has won the trust of long-term cooperative customers.
Application scenarios: Rear window defroster, battery disconnect device, automotive air conditioning, fuel pump control, fog light cooling fan control, headlight control, heater (seat, front/rear window heating control), wiper control, seat adjustment control, etc.
The product features standard QC quick-connect terminals for easy replacement and maintenance.
70A kapcsolási képesség
Extended temp. range upto 125℃
With transient suppression resistor available
1 A kapcsolatfelvételi megállapodás űrlapja
Porálló és tömített típus
| Kapcsolati paraméterek | Érték |
| Kapcsolattartási megállapodás | A |
| Kapcsolatfelvétel minősítése | 70A 14VDC |
| Feszültségesés | ≤200mV |
| Elektromos állóképesség | 1×10⁵ művelet |
| Mechanikai állóképesség | 1×10⁷ művelet |
| Tekercs paraméterei | Érték |
| Névleges feszültség | 12VDC/24VDC |
| Teljesítmény disszipáció | 1.6W, 1.8W, 2.0W, 2.2W |
| Felvevő feszültség (max.) | A névleges feszültség 65%-a |
| Kiesési feszültség (min.) | a névleges feszültség 10%-a |
| Egyéb paraméterek | Érték |
| Ambient temperature (°C) | −40°C~+125°C |
| Dielectric strength (Coil & contacts, 1min) | 500 VAC |
| Dielectric strength (Open contacts, 1min) | 500 VAC |
| Insulation resistance (500VDC) | 100MΩ |

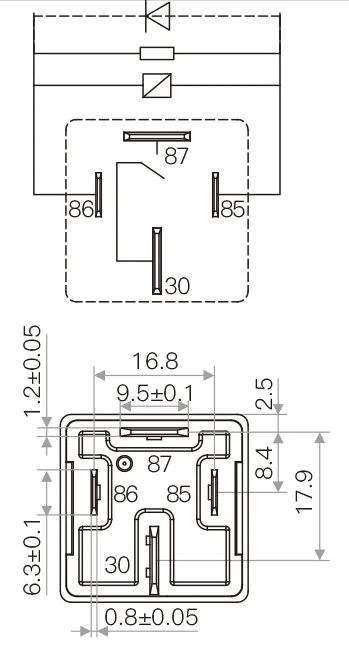

| Wiring diagram (Bottom view) |
|
| Installation hole drawing (Bottom view) | |
| Felmondás | QC (Quick Connect), PCB |
| Súly | 35g |
