Alkalmazási forgatókönyvek: Hátsó ablak jégtelenítő, akkumulátor leválasztó eszköz, autóklíma, üzemanyag-szivattyú vezérlés, ködlámpa hűtőventilátor vezérlés, fényszóró vezérlés, fűtés (ülés, első/hátsó ablak fűtés vezérlés), ablaktörlő vezérlés, ülésállítás vezérlés stb.
A termék szabványos QC gyorscsatlakozó terminálokkal rendelkezik az egyszerű csere és karbantartás érdekében.
30A kapcsolási képesség
1 db A és 1 db B típusú nyomtatvány kapható
Szerelési forma: fém konzol
| Kapcsolati paraméterek | Érték |
| Kapcsolattartási megállapodás | A/B |
| Kapcsolatfelvétel minősítése | 30A 14VDC |
| Feszültségesés | ≤200mV |
| Elektromos állóképesség | 1×10⁵ művelet |
| Mechanikai állóképesség | 1×10⁷ művelet |
| Tekercs paraméterei | Érték |
| Névleges feszültség | 12VDC/24VDC |
| Teljesítmény disszipáció | 1,5W, 1,7W |
| Felvevő feszültség (max.) | A névleges feszültség 65%-a |
| Kiesési feszültség (min.) | a névleges feszültség 10%-a |
| Egyéb paraméterek | Érték |
| Környezeti hőmérséklet (°C) | −40°C~+125°C |
| Dielektromos szilárdság (tekercs és érintkezők, 1 perc) | 500 VAC |
| Dielektromos szilárdság (nyitott érintkezők, 1 perc) | 500 VAC |
| Szigetelési ellenállás (500VDC) | 100MΩ |

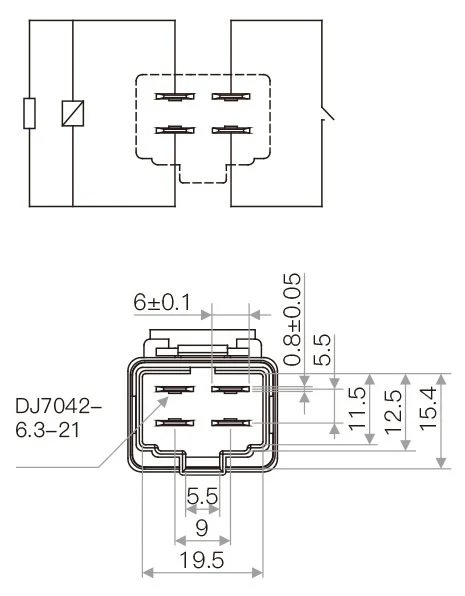

| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | QC (Quick Connect) |
| Súly | 31,5 g |
