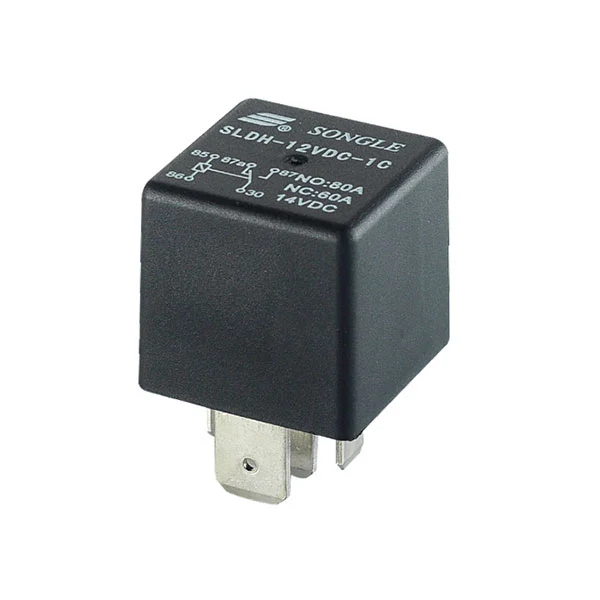

Az SLDH relé többféle telepítési lehetőséget kínál, így nincs szükség egyedi konzolokra, és pontosan illeszkedik a különböző eszközök telepítési követelményeihez. Változatos érintkezőkonfigurációival zökkenőmentesen integrálható különféle áramkör-vezérlőrendszerekbe, lehetővé téve a gyors adaptációt bonyolult módosítások nélkül. Ezenkívül kettős védelemmel rendelkezik, porálló és zárt opciókkal, amely lehetővé teszi a rugalmas kiválasztást a működési környezet alapján. Ez hatékonyan ellenáll a külső behatásoknak, például a pornak és a nedvességnek, átfogó védelmet nyújtva a belső magszerkezetnek, és jelentősen meghosszabbítja a termék élettartamát. A gyorscsatlakozós terminál kialakítása kényelmessé és hatékonysá teszi a telepítést és a karbantartást, jelentősen javítva a gyártási összeszerelés hatékonyságát és csökkentve a későbbi karbantartási költségeket.
Alkalmazási forgatókönyvek: Hátsó ablak jégtelenítő, akkumulátor leválasztó eszköz, autóklíma, üzemanyag-szivattyú vezérlés, ködlámpa hűtőventilátor vezérlés, fényszóró vezérlés, fűtés (ülés, első/hátsó ablak fűtés vezérlés), ablaktörlő vezérlés, ülésállítás vezérlés stb.
A termék szabványos QC gyorscsatlakozó terminálokkal rendelkezik az egyszerű csere és karbantartás érdekében.
70A kapcsolási képesség
Meghosszabbított hőm. 125 ℃-ig terjed
Változatos telepítések
Porálló és tömített típus
| Kapcsolati paraméterek | Érték |
| Kapcsolattartási megállapodás | ABC |
| Kapcsolatfelvétel minősítése | 50A/70A 14VDC |
| Feszültségesés | ≤200mV |
| Elektromos állóképesség | 1×10⁵ művelet |
| Mechanikai állóképesség | 1×10⁷ művelet |
| Tekercs paraméterei | Érték |
| Névleges feszültség | 12VDC/24VDC |
| Teljesítmény disszipáció | 1,6 W, 1,8 W, 2,0 W |
| Felvevő feszültség (max.) | A névleges feszültség 65%-a |
| Kiesési feszültség (min.) | a névleges feszültség 10%-a |
| Egyéb paraméterek | Érték |
| Környezeti hőmérséklet (°C) | −40°C~+125°C |
| Dielektromos szilárdság (tekercs és érintkezők, 1 perc) | 500 VAC |
| Dielektromos szilárdság (nyitott érintkezők, 1 perc) | 500 VAC |
| Szigetelési ellenállás (500VDC) | 100MΩ |

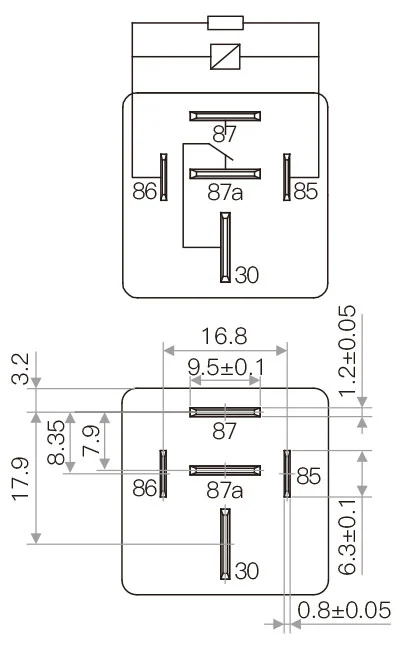

| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | QC (Quick Connect), PCB |
| Súly | 40g |
