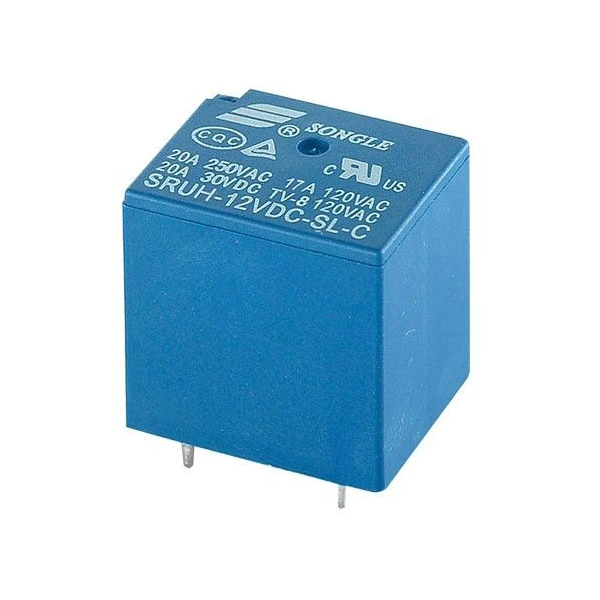

A hosszú élettartam, az alacsony energiafogyasztás és a rugalmas beszerzési lehetőségek az SRUH (22FH) relét nagy értékű választássá teszik a nehéz alkalmazásokhoz. Még nagy terhelés és 20A-es nagyfrekvenciás üzem mellett is biztosítja a hosszú távú problémamentes működést, jelentősen csökkentve az állásidős karbantartási költségeket és a csere gyakoriságát. Ultraszéles, 5-48 VDC névleges feszültségtartománya és 0,36 W/0,45 W-os kis teljesítményű tekercskonfigurációja nemcsak alkalmazkodik a különféle nagy teljesítményű áramkörökhöz, hanem segíti a végtermékek energiafogyasztásának optimalizálását is, növelve a piaci versenyképességet. Beszerzési szempontból a termék testreszabás nélkül képes kielégíteni a különböző teljesítmény- és biztonsági szintű követelményeket. A PCB terminál kialakítása leegyszerűsíti az összeszerelési folyamatot. A Songle 200 millió darabos gyártási kapacitását és teljes körű minőségellenőrzését ("formagyártás - fémfeldolgozás - késztermék-ellenőrzés") kihasználva minden termékhez egyenletes minőséget és stabil ellátást biztosít. A globálisan szinkronizált professzionális értékesítés utáni támogatással kombinálva lehetővé teszi a vásárlók számára, hogy optimális egyensúlyt érjenek el három alapvető dimenzióban: minőségbiztosítás, szállítási hatékonyság és költségkontroll.
20A kapcsolási képesség
UL szigetelőrendszer: F osztály, B osztály
Tömített és folyékony szigetelő típusok kaphatók
Szabványos PCB elrendezés
| Paraméter | Specifikáció |
| Kapcsolattartási megállapodás | ABC |
| Kapcsolatfelvétel minősítése | 16A/20A 250VAC; 20A 125VAC |
| Érintkezési ellenállás | ≤100mΩ |
| Elektromos állóképesség | 10⁵ / 10⁴ |
| Mechanikai állóképesség | 10⁷ |
| Paraméter | Specifikáció |
| Névleges feszültség | 5-48VDC |
| Teljesítmény disszipáció | 0,36 W, 0,45 W |
| Felvevő feszültség (max.) | A névleges feszültség 75%-a |
| Kiesési feszültség (min.) | a névleges feszültség 10%-a |
| Paraméter | Specifikáció |
| Környezeti hőmérséklet | –40°C~+85°C/+105°C |
| Dielektromos szilárdság (a tekercs és az érintkezők között) | 1500 VAC, 2500 VAC (1 perc) |
| Dielektromos szilárdság (nyitott érintkezők között) | 1000 VAC (1 perc) |
| Szigetelési ellenállás (500VDC) | 100MΩ |
| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | P.C.B. |
| Súly | 16g |
| Biztonsági jóváhagyás |
