Az SRS(4100) relé elszakad a "paraméterek egyszerűen egymásra helyezésének" hagyományos logikájától, és az alacsony fogyasztású forgatókönyvek alapvető igényeire összpontosít, hogy differenciált értéket hozzon létre: az 5%-os ultra-alacsony kioldó feszültség ≤50 mΩ-os ultra-alacsony érintkezési ellenállással kombinálva kettős előnyt jelent: "precíz vezérlés + alacsony veszteségű áramkör, indítási áramkör lehetővé teszi az indítást". finom vezérlést igénylő forgatókönyvekre, például mikro intelligens háztartási készülékekre és precíziós érzékelő modulokra; utóbbi jelentősen csökkenti az erőátviteli veszteséget, a 0,2W/0,36W-os kétszintű kis teljesítményű tekercsekkel pedig segíti a termináltermékeket energiatakarékos fejlesztésekben, és megoldja a kis fogyasztású készülékeknél a "vezérlési pontosság és energiafogyasztás kiegyenlítésének nehézségei" okozta fájdalompontot. Eközben az UL F-osztályú szigetelőrendszer és az 1000 VAC dielektromos szilárdság szilárd biztonsági akadályt képez. A tömített és folyasztószerálló típusok kettős védelmi lehetőségei ellenállnak a nedvességnek és a pornak, valamint a folyasztószer-korróziónak a forrasztási folyamat során. Ezen túlmenően a három érintkezőkonfiguráció: A/B/C, 3-24VDC széles feszültségkompatibilitás, 3,8 g-os könnyű kialakítás és szabványos PCB rögzítési kialakítás lehetővé teszi a termék számára, hogy további testreszabás nélkül kielégítse a kis és közepes teljesítményű vezetési igényeket különféle forgatókönyvekben, például kis háztartási készülékeknél, kis ipari vezérlőmoduloknál és precíziós elektronikus berendezéseknél. A "kicsi és precíz, pontos vezérlés és átfogó védelem" egyedülálló előnyei révén nagy teljesítményű és költséghatékony választássá vált a kis teljesítményű relék piacán.
5A kapcsolási képesség
UL szigetelőrendszer: F osztály
Tömített és folyékony szigetelő típusok kaphatók
Szabványos PCB elrendezés
Alacsony késleltetés
gyors reagálás
alacsony energiafogyasztás
nagy érzékenység
ultra alacsony érintkezési ellenállás
| Tétel | Paraméterek |
| Kapcsolattartási megállapodás | ABC |
| Kapcsolatfelvétel minősítése | 3A 250VAC/30VDC, 1A 120VAC |
| Érintkezési ellenállás | ≤50mΩ |
| Elektromos állóképesség | 10⁵ / 10⁴ |
| Mechanikai állóképesség | 10⁷ |
| Tétel | Paraméterek |
| Névleges feszültség | 3~24VDC |
| Teljesítmény disszipáció | 0,36W, 0,2W |
| Felvevő feszültség (max.) | A névleges feszültség 75%-a |
| Kiesési feszültség (min.) | a névleges feszültség 5%-a |
| Tétel | Paraméterek |
| Környezeti hőmérséklet (℃) | −40 ℃ ~ +85 ℃ |
| Dielektromos szilárdság (a tekercs és az érintkezők között) (1 perc) | 1000VAC |
| Dielektromos szilárdság (nyitott érintkezők között) (1 perc) | 500 VAC |
| Szigetelési ellenállás (500VDC) | 100MΩ |

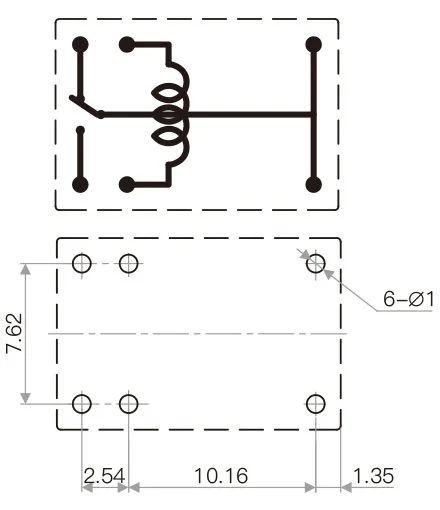

| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | P.C.B. |
| Súly | 3,8 g |
| Biztonsági jóváhagyás |
|
