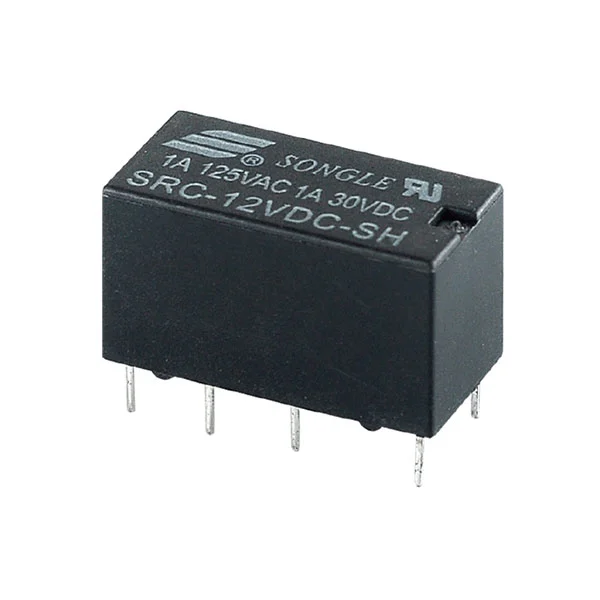

Folyamat-alkalmazkodhatósági tervezés: Az SRC(4078) relé epoxi-zárt szerkezettel rendelkezik, amely közvetlenül alkalmazkodik az automatizált hullámforrasztási folyamatokhoz és az azt követő tisztítási eljárásokhoz, további védőkezelés nélkül, kielégítve az elektronikai gyártóipar automatizált gyártósorainak igényeit. Egy 16 tűs IC-aljzathoz is illeszkedik, lehetővé téve az IC-vel kapcsolatos modulokba való gyors integrációt, és leegyszerűsíti az összeszerelési folyamatot.
Érintkező- és teljesítményelőnyök: Az SRC(4078) relé elágazó érintkezővel rendelkezik, ≤50 mΩ érintkezési ellenállással, ami stabil átvitelt és alacsony veszteséget biztosít. Támogatja a 125VA/60W kapcsolási kapacitást (1A 120VAC, 2A 30VDC terhelésekhez alkalmazkodva), 10⁵ ciklusos elektromos élettartammal és 10⁷ ciklusos mechanikai élettartammal büszkélkedhet, biztosítva a hosszú távú megbízhatóságot.
Kétágú érintkezők
Kapcsolási teljesítmény: 125VA/60W
Megfelelő 16 tűs IC aljzat
Epoxy tömítésű, automatikus hullámos forrasztáshoz és tisztításhoz
Alacsony késleltetés
gyors reagálás
alacsony energiafogyasztás
nagy érzékenység
ultra alacsony érintkezési ellenállás
| Tétel | Paraméterek |
| Kapcsolattartási megállapodás | 2C |
| Kapcsolatfelvétel minősítése | 1A 120VAC, 2A 30VDC |
| Érintkezési ellenállás | ≤50mΩ |
| Elektromos állóképesség | 10⁵ / 10⁴ |
| Mechanikai állóképesség | 10⁷ |
| Tétel | Paraméterek |
| Névleges feszültség | 3-24VDC |
| Teljesítmény disszipáció | 0,36W, 0,2W |
| Felvevő feszültség (max.) | A névleges feszültség 75%-a |
| Kiesési feszültség (min.) | a névleges feszültség 5%-a |
| Tétel | Paraméterek |
| Környezeti hőmérséklet (℃) | −40 ℃ ~ +85 ℃ |
| Dielektromos szilárdság (a tekercs és az érintkezők között) (1 perc) | 1000VAC |
| Dielektromos szilárdság (nyitott érintkezők között) (1 perc) | 500 VAC |
| Szigetelési ellenállás (500VDC) | 100MΩ |

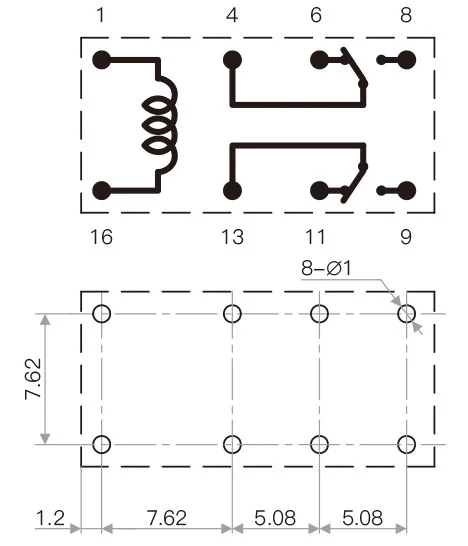

| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | P.C.B. |
| Súly | 6g |
| Biztonsági jóváhagyás |
|
