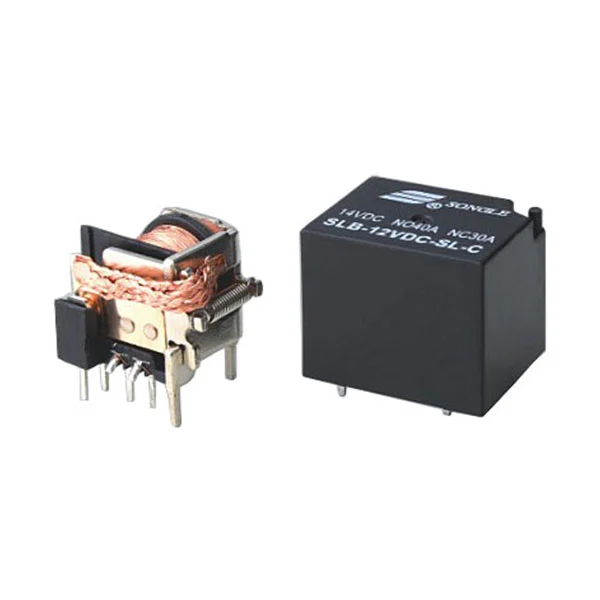

Az SLB(4119) relé a „hosszú élettartam” alapvető követelményére összpontosít minden szempontból, beleértve az anyagokat, a szerkezetet és a teljesítményt, így megbízható választás a zord környezetekhez és a nagyfrekvenciás használati forgatókönyvekhez. 40A-es kapcsolási csúcskapacitása ultraalacsony ≤200mV feszültségeséssel párosulva jelentősen csökkenti a hőveszteséget a nagyáramú vezetés során, megelőzve az érintkezők túlmelegedés miatti öregedését. Az 1×105 elektromos ciklus és 1×10⁷ mechanikus ciklus szigorú szabványaival kombinálva stabil teljesítményt tart fenn még nagyfrekvenciás start-stop ipari forgatókönyvekben is, minimalizálva az érintkezők kopását és a vezetési hibákat. Ezen túlmenően rendkívül széles, -40 ℃ és +125 ℃ közötti hőmérsékleti tartományban alkalmazkodó képességgel büszkélkedhet, amely messze meghaladja a hagyományos relék hőmérsékleti határait, lehetővé téve a hideg kültéri berendezések és a magas hőmérsékletű ipari műhelyek könnyű kezelését.
40A kapcsolási képesség
1 űrlap A és 1 űrlap C kapcsolatfelvételi megállapodás
Lezárt és nyitott típus is kapható
Amerikai és európai terminálméretek egyaránt
| Kapcsolati paraméterek | Érték |
| Kapcsolattartási megállapodás | A/C |
| Kapcsolatfelvétel minősítése | 30A/40A 14VDC |
| Feszültségesés | ≤200mV |
| Elektromos állóképesség | 1×10⁵ művelet |
| Mechanikai állóképesség | 1×10⁷ művelet |
| Tekercs paraméterei | Érték |
| Névleges feszültség | 6VDC/12VDC/24VDC |
| Teljesítmény disszipáció | 1,2W, 1,6W, 1,9W |
| Felvevő feszültség (max.) | A névleges feszültség 60%-a, a névleges feszültség 75%-a |
| Kiesési feszültség (min.) | a névleges feszültség 10%-a |
| Egyéb paraméterek | Érték |
| Környezeti hőmérséklet (°C) | −40°C~+125°C |
| Dielektromos szilárdság (tekercs és érintkezők, 1 perc) | 500 VAC |
| Dielektromos szilárdság (nyitott érintkezők, 1 perc) | 500 VAC |
| Szigetelési ellenállás (500VDC) | 100MΩ |

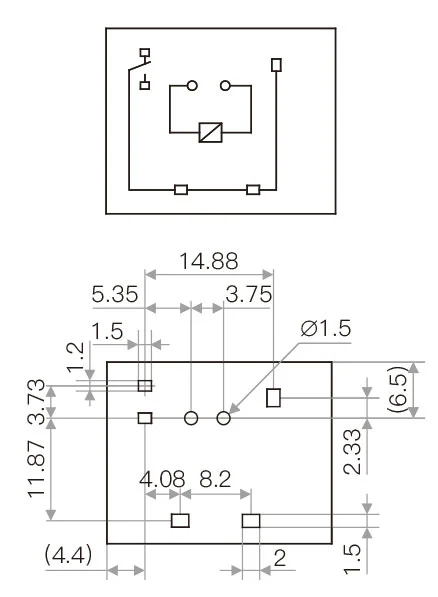

| Bekötési rajz (alulnézet) |
|
| Beépítési furat rajz (alulnézet) | |
| Felmondás | PCB |
| Súly | 19g |
